| Meetinstructies |
Minimum breedtemaat
| Band of koord |
50 cm |
| Motor met schakelaar |
41 cm |
| Motor afstandsbediend |
67 cm |
| Solar |
80 cm |
MAAT BEPALEN
De maat van een rolluik is altijd inclusief geleiders (breedte) en kast (hoogte)
Montage op de muur
BREEDTE:
- Tel de breedte van de 2 geleiders op bij de dagmaat:
- HF geleiders alleen gebruiken als HTF geleiders niet toepasbaar zijn.
HOOGTE:
- De dagmaathoogte is de hoogte van de geleiders.
- Tel de kastmaat op bij de dagmaat hoogte, zie onderstaand overzicht:
| kastmaat HR41 / RS41 |
|
|
| 15 cm |
16,5 cm |
|
|
| 100 |
110 |
120 |
130 |
140 |
150 |
160 |
170 |
|
hoogte incl kast (cm) |
| 85 |
95 |
105 |
115 |
123,5 |
133,5 |
143,5 |
153,5 |
|
geleider hoogte (cm) |
| 18 cm |
|
|
|
| 180 |
190 |
200 |
210 |
220 |
230 |
240 |
|
hoogte incl kast (cm) |
| 162 |
172 |
182 |
192 |
202 |
212 |
222 |
|
geleider hoogte (cm) |
| 20,5 cm |
|
|
| 250 |
260 |
270 |
280 |
290 |
300 |
|
hoogte incl kast (cm) |
| 229,5 |
239,5 |
249,5 |
259,5 |
269,5 |
279,5 |
|
geleider hoogte (cm) |
| 23 cm |
|
|
| 310 |
320 |
330 |
340 |
350 |
|
hoogte incl kast (cm) |
| 287 |
297 |
307 |
317 |
327 |
|
geleider hoogte (cm) |
Montage tussen de muren
BREEDTE:
- Tel voor de breedte 0,5 cm af van de breedte van de dag.
- Gebruik LHTF geleiders; uitsluitend als deze te breed zijn, de LHF geleiders kiezen.
HOOGTE:
- Tel de kastmaat op bij de dagmaat hoogte, zie bovenstaand overzicht.
- De dagmaathoogte is de hoogte van de geleiders.
Montage op het kozijn
- Tel voor de breedte 0,5 cm af van de breedte van de dag.
- Tel voor de hoogte 1,0 cm af van de dagmaat hoogte.
COMPLETE EN UITGEBREIDE MEETINSTRUCTIES: KLIK HIER>>> |
| Montage informatie |
Montage op de muur / op het kozijn (vlakke geleiders):
- HTF (53 mm breed) is gebruikelijk en geadviseerd.
- HF (45 mm breed) alleen als de HTF te breed is.
- FHTF12 (53 mm breed) komt 12 mm naar voren.
- FHTF20 (53 mm breed) komt 20 mm naar voren.
Montage tussen de muren (hoekgeleiders):
- LHTF (53 mm breed) is gebruikelijk en geadviseerd.
- LHF (45 mm breed) alleen als de LHTF te breed is.
Valse vensterbank
Deze dient u te bestellen als het rolluik niet op een vensterbank/waterslag/vloer kan rusten.
Een valse vensterbank is een hoekprofiel over de breedte van uw rolluik, gemonteerd onderaan de geleiders.
- 20x30 voor kleine en smalle rolluiken, tot +/- 150 cm breed.
- 20x40 net wat dieper.
- 20x70 voor bredere rolluiken, of voor het rolluik van uw dakkapel.
- 40x70 kan meer gewicht dragen dan de 20x70; voor grote en brede rolluiken.
Geleiders met rubber of met borstel
Origineel is met rubber – zeer stabiel voor de lamellen, waardoor het pantser mooi recht staat.
Soms kunnen lamellen rammelen bij wind en langs de zijkanten kan er wat licht doorkomen.
Daar zit het voordeel van de borstels. Het pantser kan dan wel wat minder mooi recht staan.
Vroeger was een nadeel dat lamellen aan borstels kunnen vastvriezen, maar met de huidige winters is die kans niet zo groot meer.
|
| Correct meten |
Minimum breedtemaat
| Band of koord |
50 cm |
| Motor met schakelaar |
41 cm |
| Motor afstandsbediend |
67 cm |
| Solar |
80 cm |
MAAT BEPALEN
De maat van een rolluik is altijd inclusief geleiders (breedte) en kast (hoogte)
Montage op de muur
BREEDTE:
- Tel de breedte van de 2 geleiders op bij de dagmaat:
- HF geleiders alleen gebruiken als HTF geleiders niet toepasbaar zijn.
HOOGTE:
- De dagmaathoogte is de hoogte van de geleiders.
- Tel de kastmaat op bij de dagmaat hoogte, zie onderstaand overzicht:
| kastmaat HR41 / RS41 |
|
|
| 15 cm |
16,5 cm |
|
|
| 100 |
110 |
120 |
130 |
140 |
150 |
160 |
170 |
|
hoogte incl kast (cm) |
| 85 |
95 |
105 |
115 |
123,5 |
133,5 |
143,5 |
153,5 |
|
geleider hoogte (cm) |
| 18 cm |
|
|
| 180 |
190 |
200 |
210 |
220 |
230 |
240 |
|
hoogte incl kast (cm) |
| 162 |
172 |
182 |
192 |
202 |
212 |
222 |
|
geleider hoogte (cm) |
| 20,5 cm |
|
|
| 250 |
260 |
270 |
280 |
290 |
300 |
|
hoogte incl kast (cm) |
| 229,5 |
239,5 |
249,5 |
259,5 |
269,5 |
279,5 |
|
geleider hoogte (cm) |
| 23 cm |
|
|
| 310 |
320 |
330 |
340 |
350 |
|
hoogte incl kast (cm) |
| 287 |
297 |
307 |
317 |
327 |
|
geleider hoogte (cm) |
Montage tussen de muren
BREEDTE:
- Tel voor de breedte 0,5 cm af van de breedte van de dag.
- Gebruik LHTF geleiders; uitsluitend als deze te breed zijn, de LHF geleiders kiezen.
HOOGTE:
- Tel de kastmaat op bij de dagmaat hoogte, zie bovenstaand overzicht.
- De dagmaathoogte is de hoogte van de geleiders.
Montage op het kozijn
- Tel voor de breedte 0,5 cm af van de breedte van de dag.
- Tel voor de hoogte 1,0 cm af van de dagmaat hoogte.
COMPLETE EN UITGEBREIDE MEETINSTRUCTIES: KLIK HIER>>> |
| Kast specificaties |

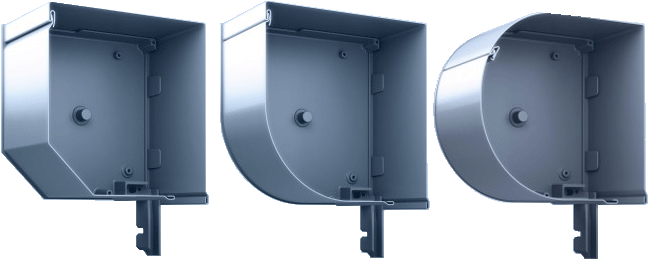

Standaard kast
Deze is vierkant, waarbij de onderkant aan de voorkant is 'afgeschuind'.
Deze standaard kasten zijn ook geschikt voor onze solar oplossing (zonnepaneel).
Kwartronde kast / halfronde kast
Kasten zijn ook verkrijgbaar in kwartronde uitvoering (onderkant aan de voorkant afgerond) en in een halfronde uitvoering (voorkant afgerond).
De afgeronde kastvormen hebben een geringe meerprijs en zijn in minder kleuren leverbaar.
Onze solar oplossing is hier niet mogelijk, het zonnepaneel past dan niet op de kast.
standaard kast kwart ronde kast halfronde kast |
| Bediening |
Handbediend
Dit kan met band of koord. De opwinder en doorvoerset zijn inbegrepen.
boven 4m2 is elektrische bediening aangeraden ivm gewicht van de lamellen.
Kies bij bediening de plaats waar de band of koord uit de kast moet komen.
-
Links - kies voor A (linksachter onder) als rolluik tegen de muur komt en bediening binnen,
-
of C (linksvoor midden) als de band voor uit de kast moet komen
-
Rechts - kies voor B (rechtsachter onder) als rolluik tegen de muur komt en bediening binnen,
-
of D (rechtsvoor midden) als de band voor uit de kast moet komen
De minimale breedtemaat is 50cm.
Solar
Voor rolluiken van 80cm of breder met vierkant afgeschuinde kast.
Faher bi-solar accumotor en een zonnepaneel. Afstandsbediend.
Geen kabels trekken, geen gat boren naar binnen.
-
Kies bij bediening -controlepositie- de plaats van het zonnepaneel.
-
E linksvoor op de kast
-
F rechtsvoor op de kast
-
A voor links achter op de kast (bij contramontage)
-
B voor rechtsachter op de kast (bij contramontage)
-
Paneel los erbij- kies dan voor K met de motor links en voor T met de motor rechts
Afstandsbediend
Werkt op 230V en bediening met zender(s). Maak uw keuze en kies er de juiste zender bij in het menu.
De minimale breedtemaat is 67 cm.
Elektrisch
Werkt op 230V en bediening met schakelaar. Maak uw keuze en kies er de juiste schakelaar bij in het menu.
De minimale breedtemaat beperkt zich tot 41 cm.
Op alle motoren krijgt u 5 jaar (omruil) garantie. |
